DSP 专利产品
车 床 后 置 电 主 轴
- 适合15#、20#、25#、30#、A2-4、A2-5、A2-6、A2-8
- 适合通用数控车床、车铣复合、多主轴组合机床
- 1.5kW-30kW，最高转速8000r/min，各档不同
电机类型和技术特点
。DSP系列产品是富田为车床应用而创新设计的盘式永磁同步电机，具有高扭矩、低脉振、超薄超轻、超高效的特点

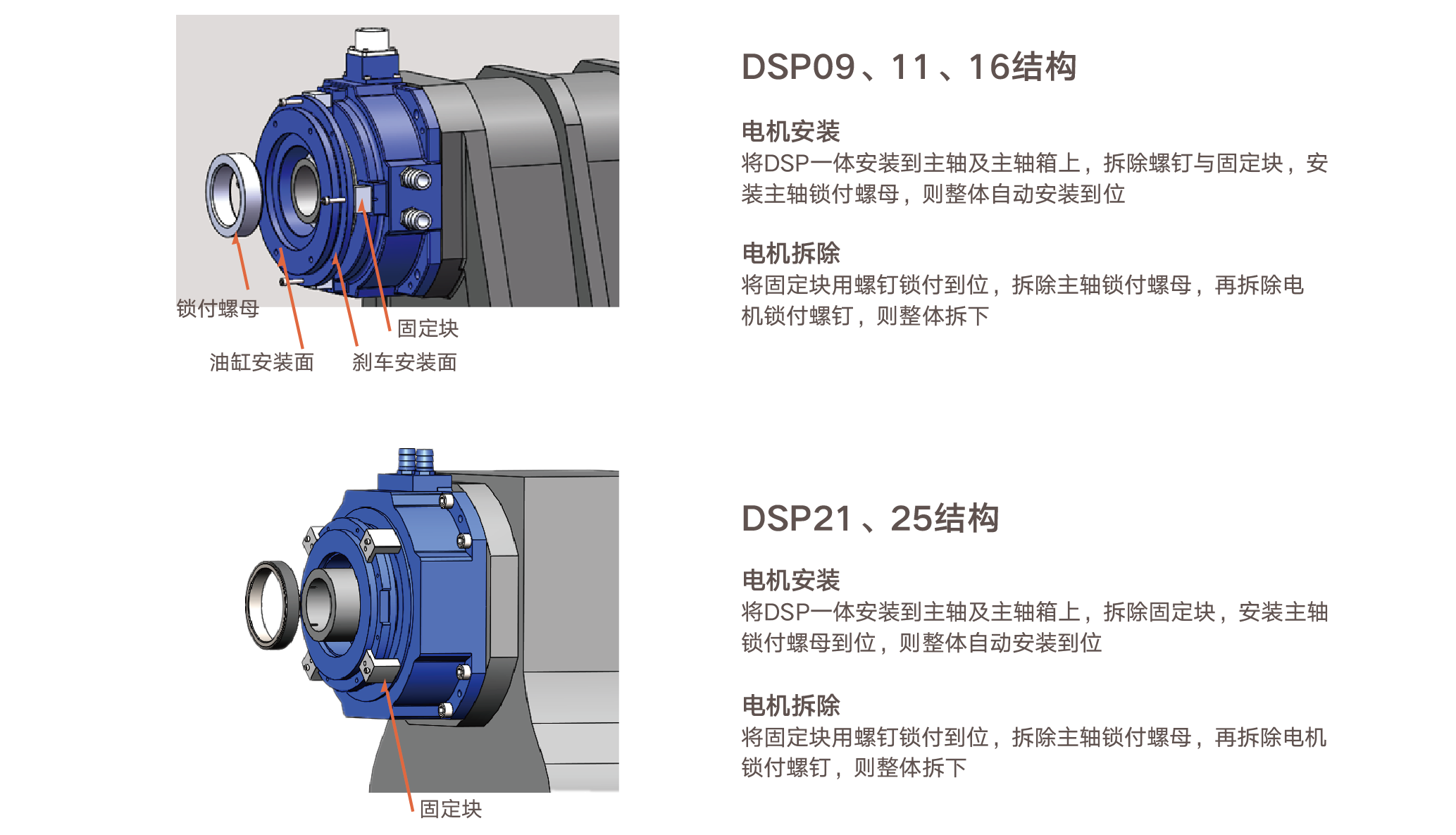

① 极为便利的一体式安装和拆卸结构

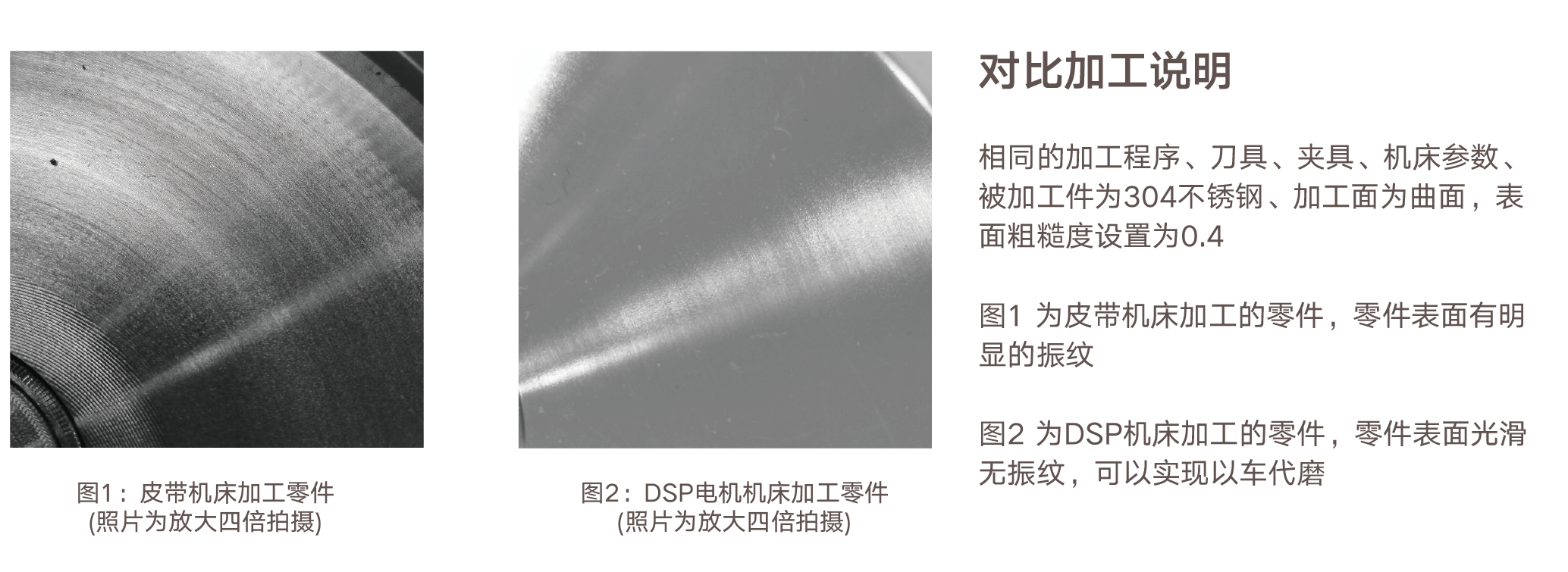

① 加工件对比
CARE 机床用户的关切
。更低运维成本、更高可靠性
无皮带结构和耗损件；便于一体拆卸、更换；基本免维护
。更小占地空间、更多复合应用
大为简化机构，使机床小型化、多主轴化，带来更宽裕、更静音、更多复合功能的感受
。更高级别的零件精度、且稳定的展现
零件精度和光洁度更好，粗糙度可达0.4-0.8，热源外置，使精度更稳定
。更快的加工节拍，提升产能
全域高扭矩特性，更快加减速特性和伺服特性，缩减工件加工周期，有效提升产能
。更低的能耗
精效的电磁设计，以及与机床特性的匹配设计，使高效区宽广，利于节能降耗
。更小占地空间、更多复合应用
大为简化机构，使机床小型化、多主轴化，带来更宽裕、更静音、更多复合功能的感受
。更高级别的零件精度、且稳定的展现
零件精度和光洁度更好，粗糙度可达0.4-0.8，热源外置，使精度更稳定
。更快的加工节拍，提升产能
全域高扭矩特性，更快加减速特性和伺服特性，缩减工件加工周期，有效提升产能
。更低的能耗
精效的电磁设计，以及与机床特性的匹配设计，使高效区宽广，利于节能降耗
CARE 机床厂的关切
。不改变主轴箱尺寸，轻松实现电主轴
外置安装DSP，不变动主轴箱体，原体系完整保留，轻灵实现电主轴化
。一体化安装，几分钟轻松搞定
整体式安装，无复杂调整，劳动强度低，装配质量高
。一体拆卸更换，便利实现售后支持
便利直接用户在线更换，克服内置电主轴痛点
。便利工厂的物流和生产管理
比之皮带主轴、内置电主轴，BOM更精简、人工更低、管理更便利
。应迎潮流趋势
轻灵实现机床小型化、主轴万变化
。更大的卖点，助力销售成长
在零件的精度、稳定性、高效性、售服方便性等面向突显优势
。一体化安装，几分钟轻松搞定
整体式安装，无复杂调整，劳动强度低，装配质量高
。一体拆卸更换，便利实现售后支持
便利直接用户在线更换，克服内置电主轴痛点
。便利工厂的物流和生产管理
比之皮带主轴、内置电主轴，BOM更精简、人工更低、管理更便利
。应迎潮流趋势
轻灵实现机床小型化、主轴万变化
。更大的卖点，助力销售成长
在零件的精度、稳定性、高效性、售服方便性等面向突显优势

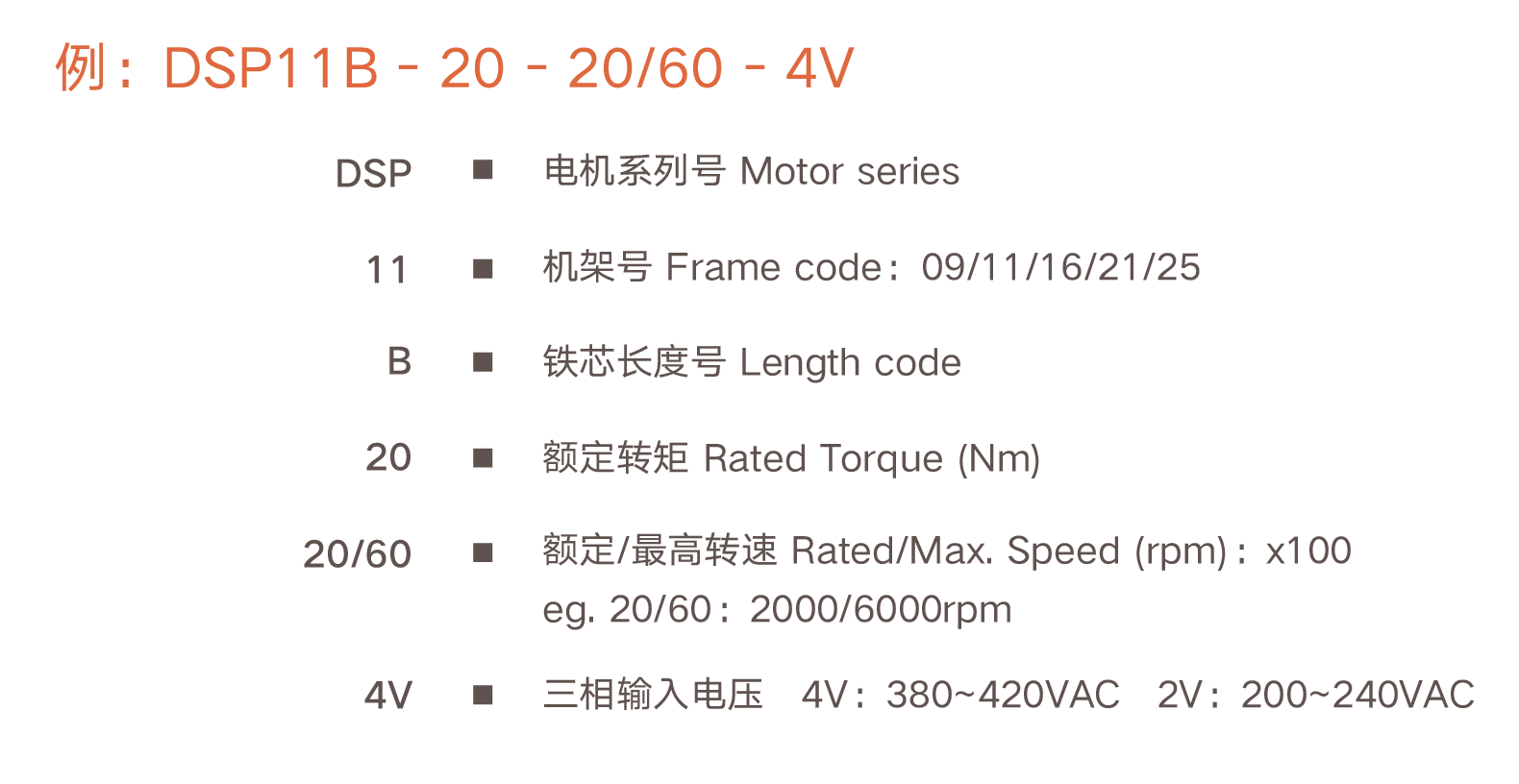

型号说明

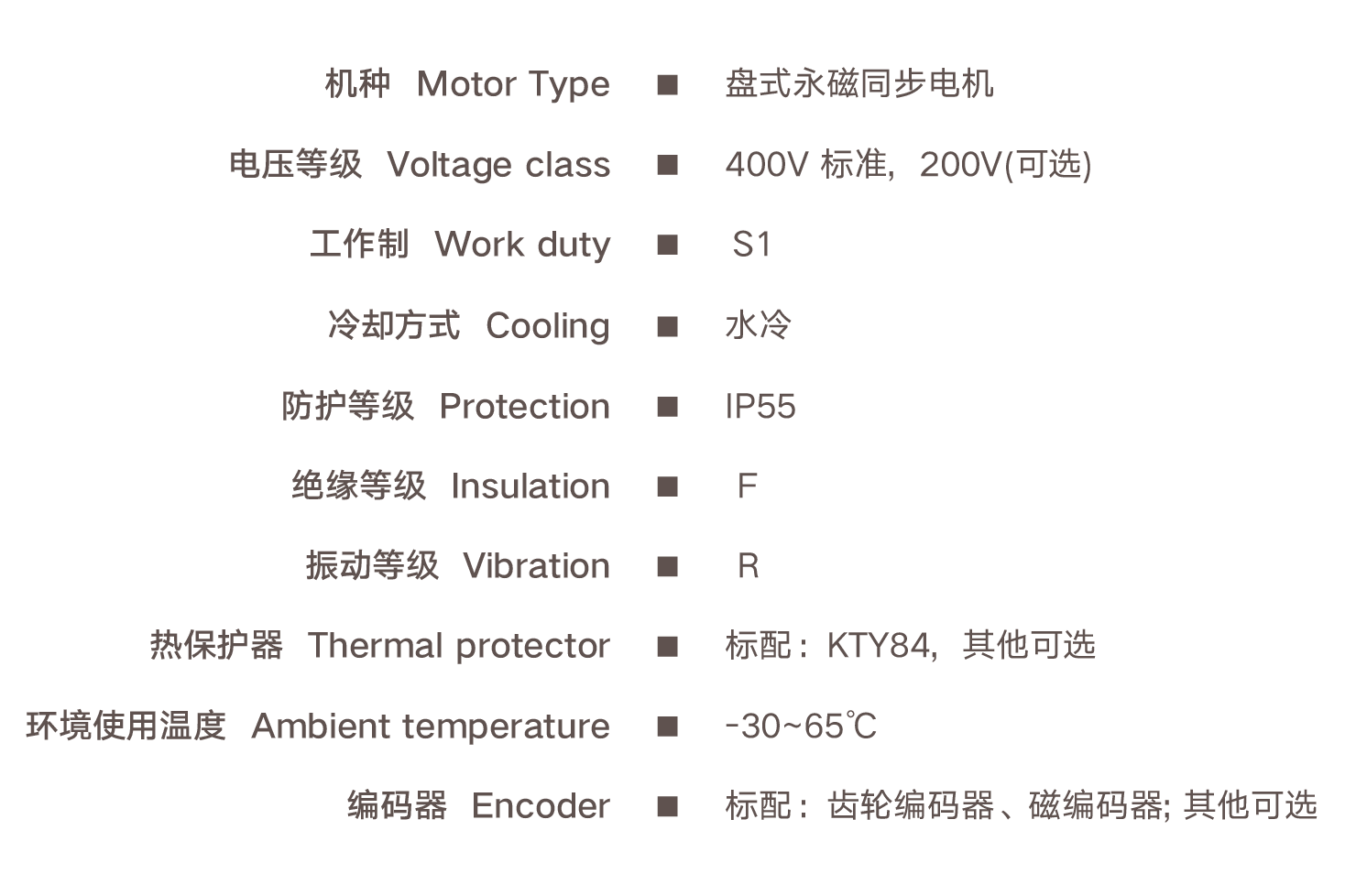

技术规范

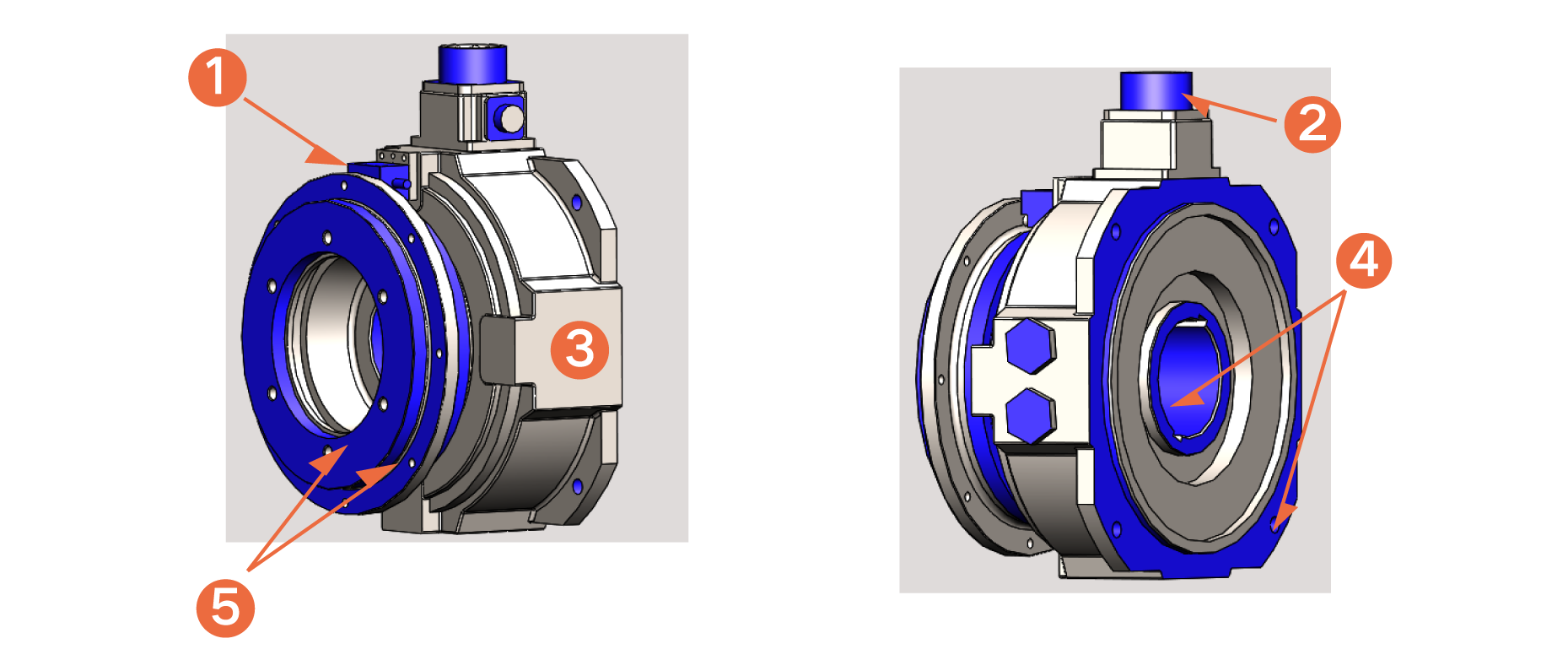

顾客界面

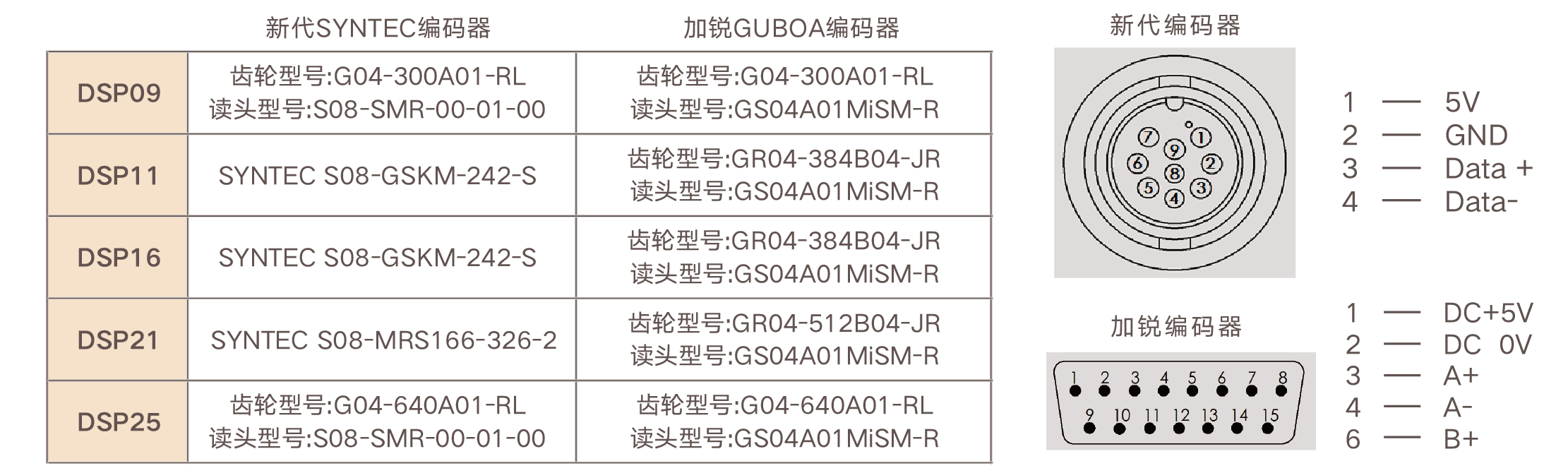

① 编码器配置

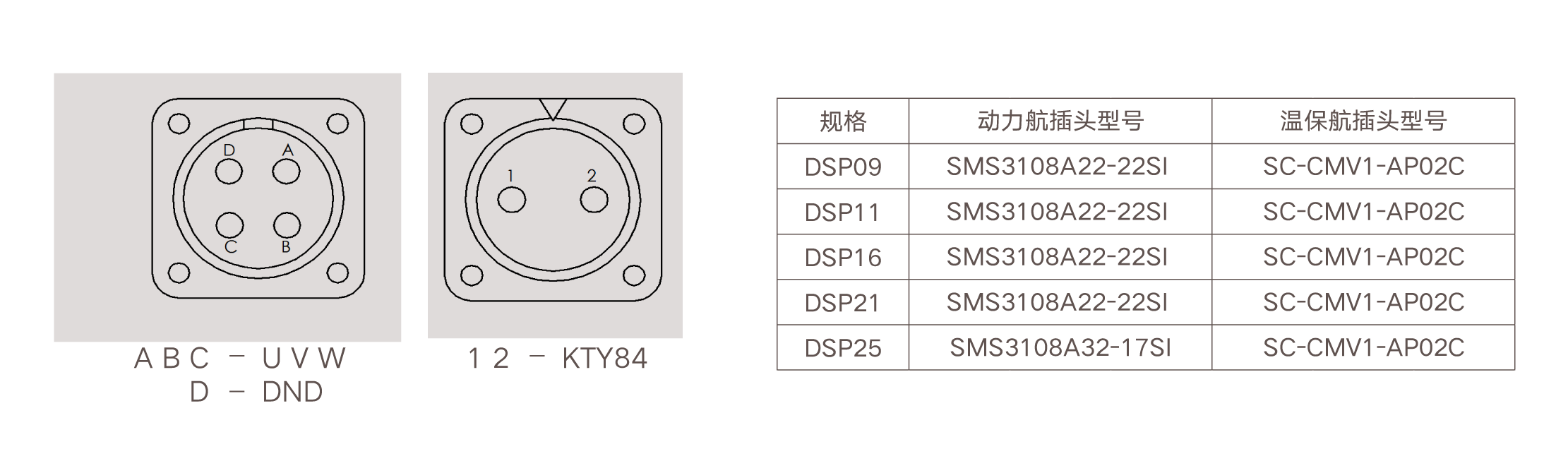

② 电机动力连接
③ 进水参数
。冷却介质: 55%乙二醇水溶液
粒子小于300 um
导电率小于10 us/cm
。最小冷却水流量：16~20 L/min
。最小冷却水流量下压差：0.27 bar
。水压最大耐压值：0.5 Mpa

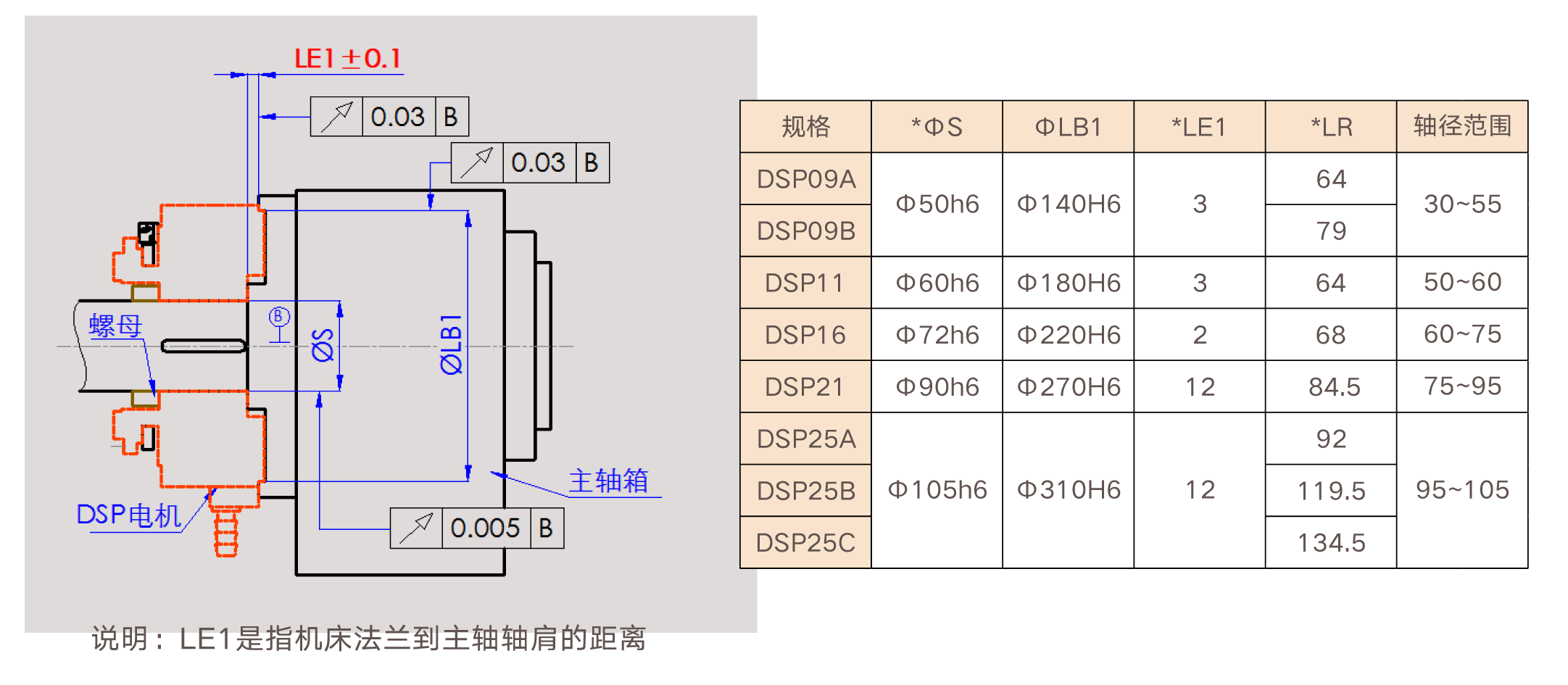

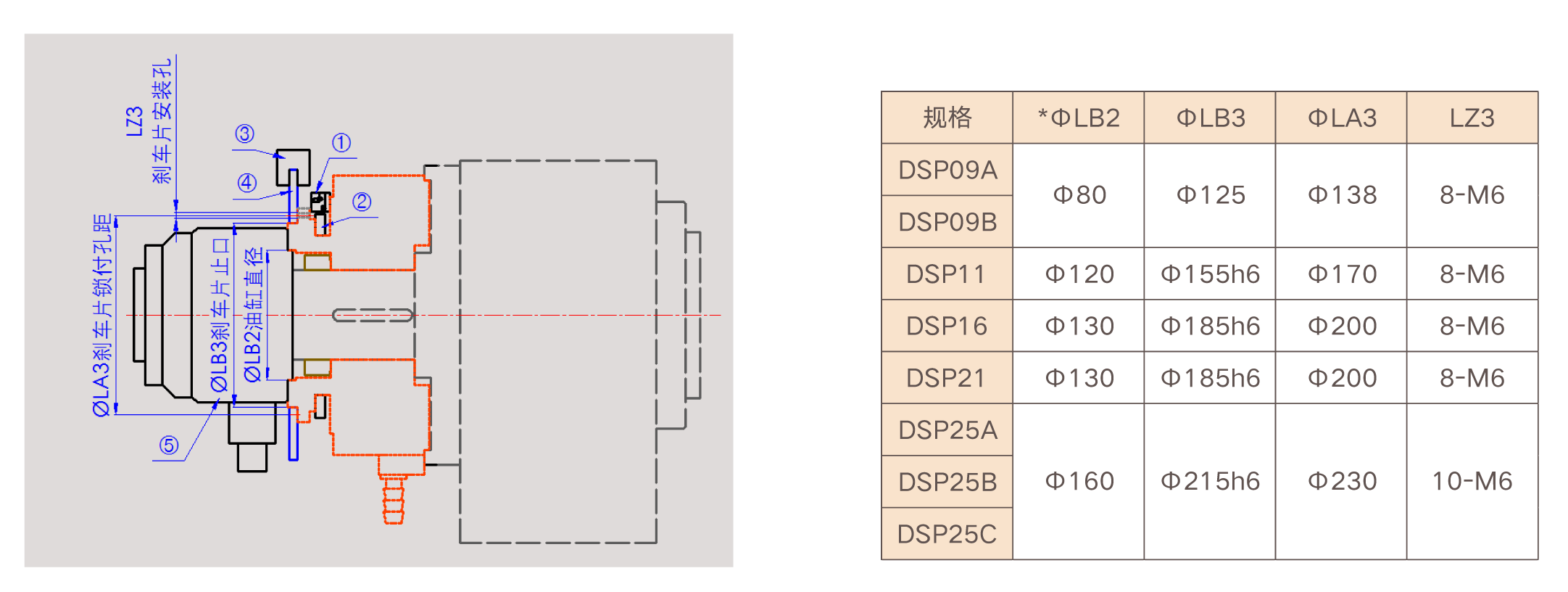

④ 主轴箱体和主轴配合尺寸
⑤ 油缸和刹车配合尺寸

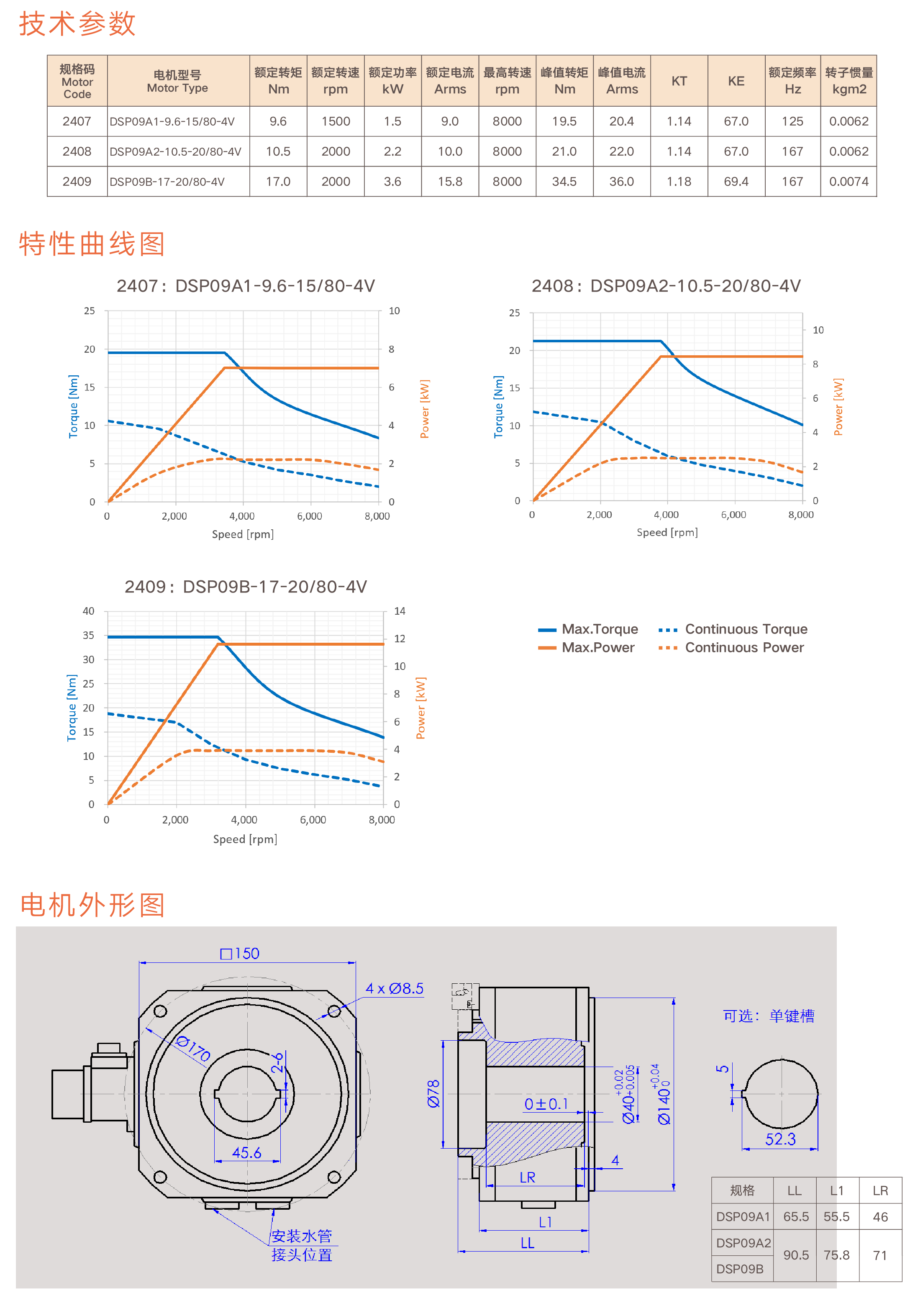

DSP09技术参数

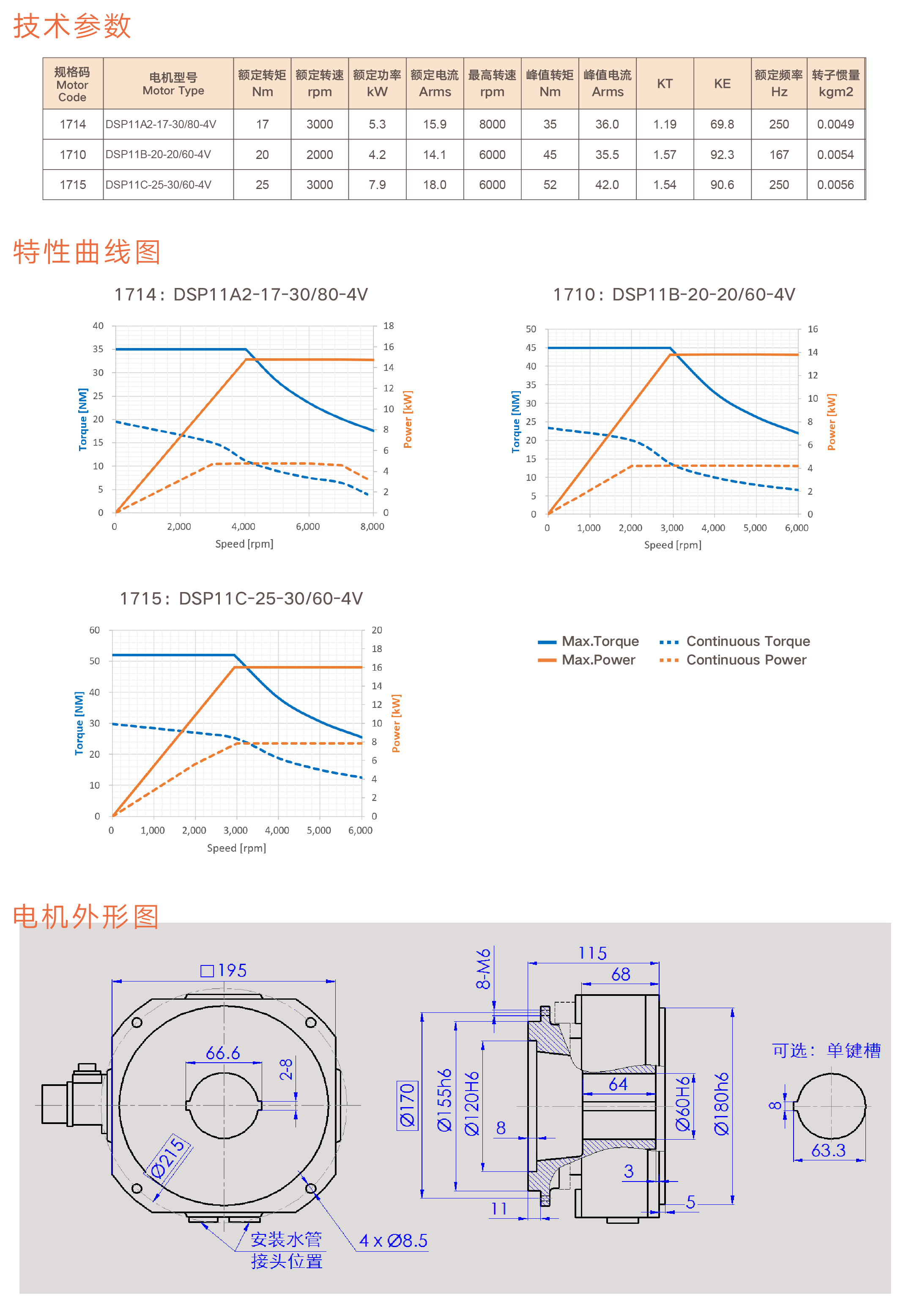

DSP11技术参数

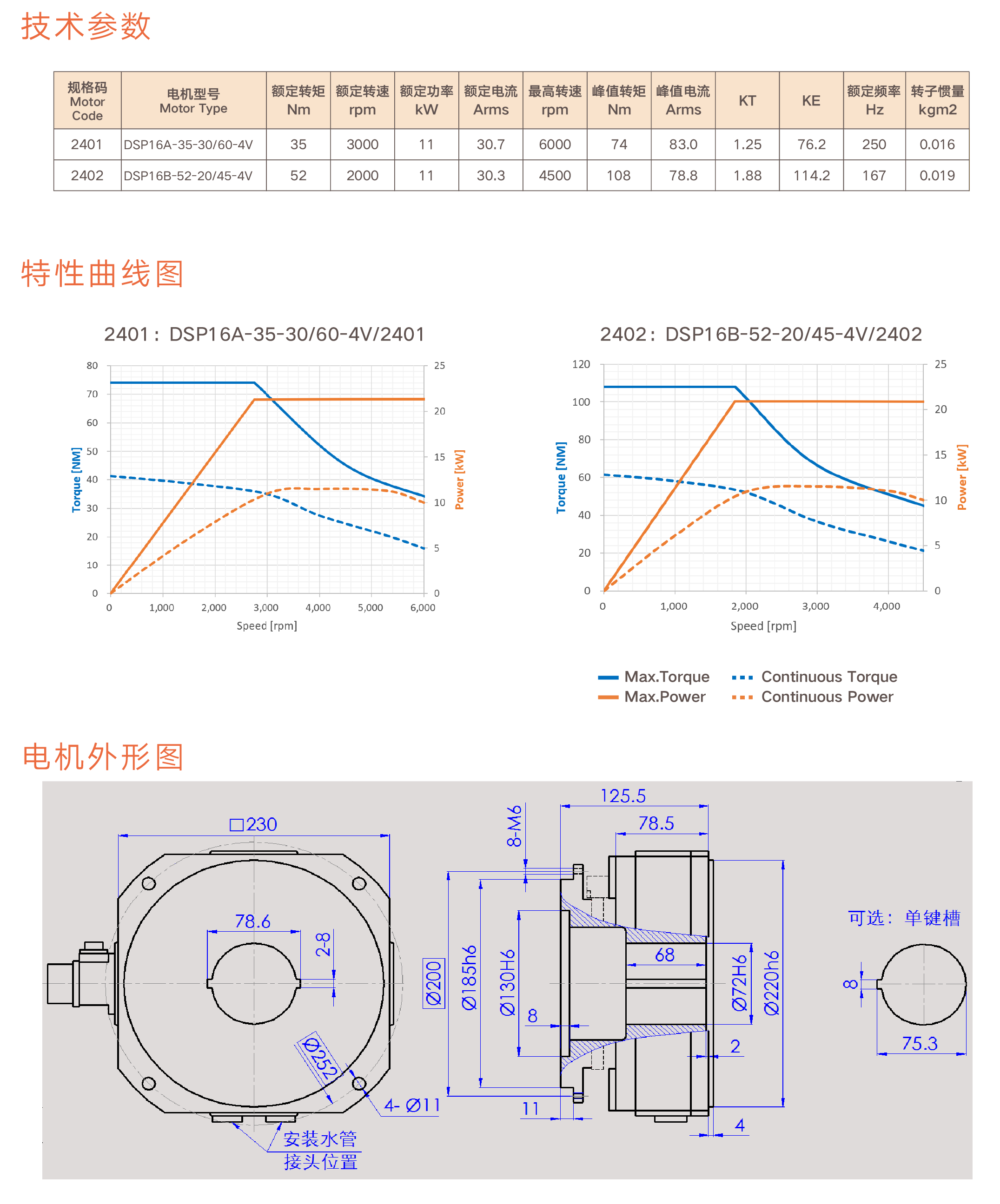

DSP16技术参数

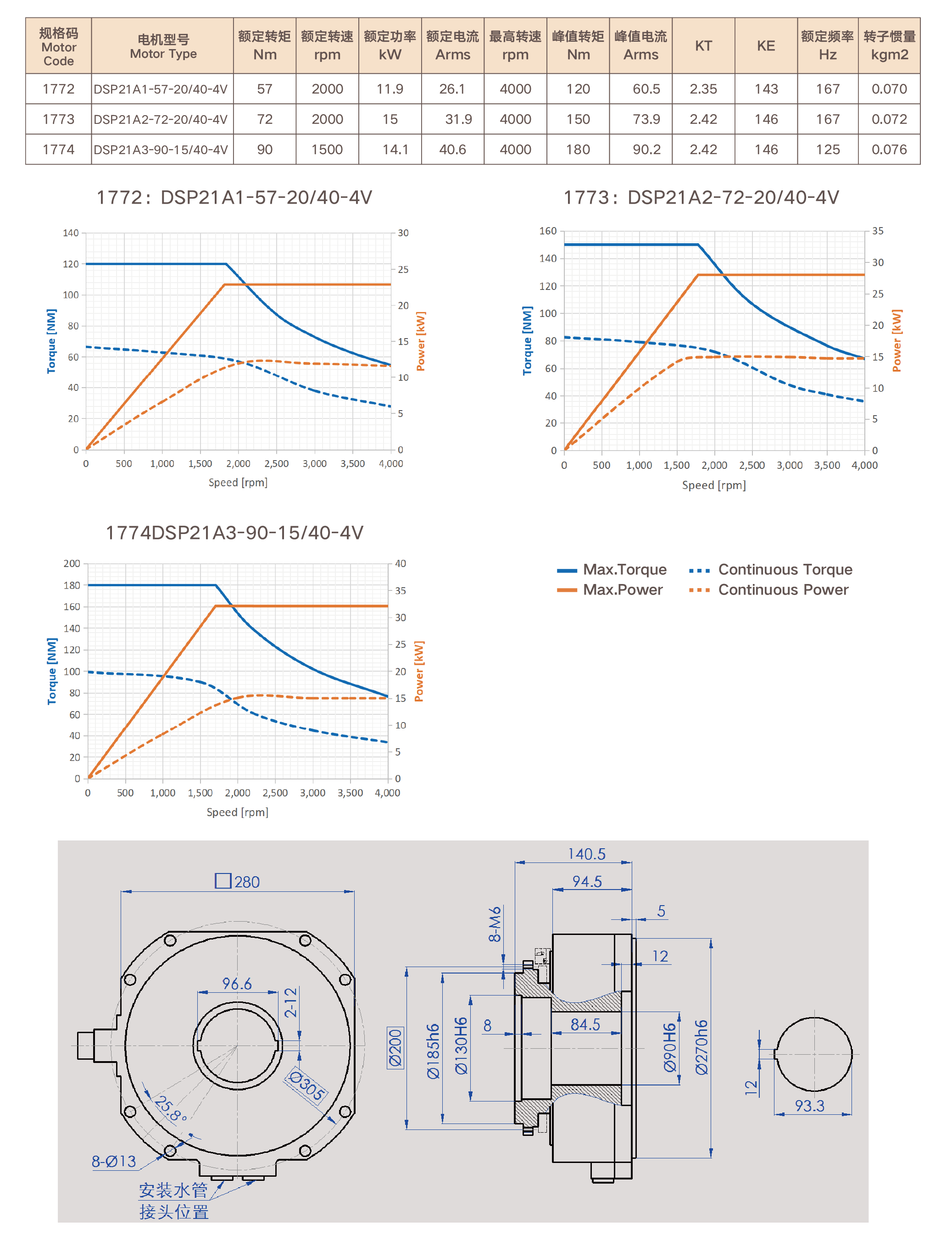

DSP21技术参数

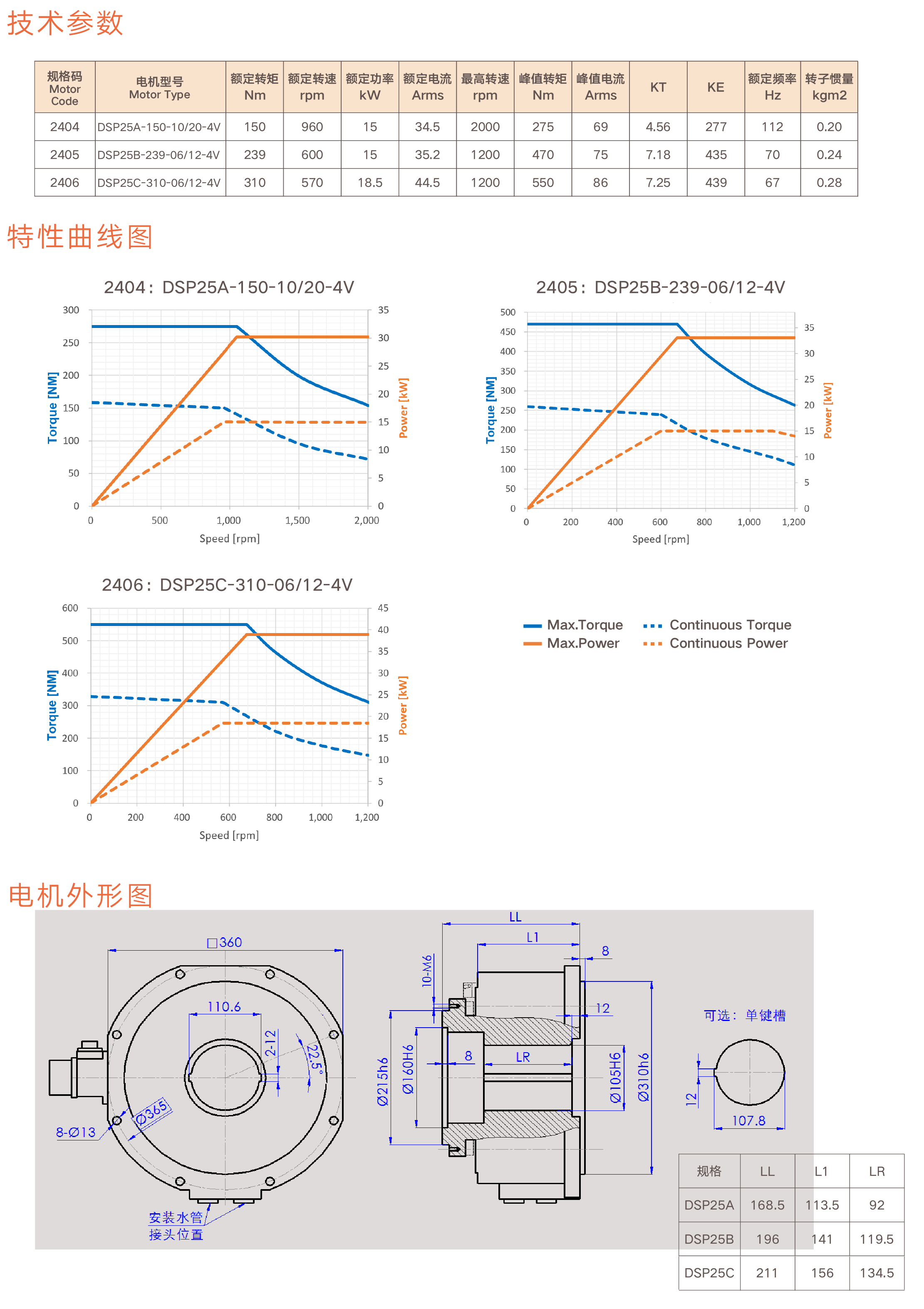

DSP25技术参数
